Wenn sich am oberen Wandabschluss Risse zeigen oder eine Decke, ein Dachstuhl oder eine Giebelwand sicher gehalten werden soll, kommt im Mauerwerksbau oft ein Ringbalken ins Spiel. Er verbindet Wände, nimmt horizontale Kräfte auf und leitet sie in aussteifende Bauteile weiter. Ich zeige, wann ein solcher Balken erforderlich ist, welche Ausführungen sich bewährt haben, worauf bei Bewehrung und Wärmeschutz zu achten ist und warum eine Sanierung ohne statische Prüfung riskant bleibt.
Die wichtigsten Entscheidungen hängen von Last, Wandaufbau und Anschluss ab
- Funktion: Ein Ringbalken hält den Wandkopf und kann Biegekräfte aus Wind oder Dach aufnehmen.
- Unterschied: Der Ringanker wirkt überwiegend als Zugglied, der Ringbalken zusätzlich auf Biegung.
- Ausführung: Häufig kommen bewehrter Beton in U-Schalen, Stahlbeton oder bewehrtes Mauerwerk zum Einsatz.
- Statik: Bewehrung, Querschnitt, Verankerung und Betonqualität werden nicht nach Gefühl festgelegt.
- Wärmeschutz: Bei einschaligen Außenwänden braucht der Betonbereich meist eine ergänzende Dämmung.
Was ein Ringbalken im Mauerwerk tatsächlich leistet
Ein Ringbalken ist ein waagerechtes, meist aus Stahlbeton bestehendes Bauteil am oberen Rand einer Mauerwerkswand. Seine Aufgabe besteht darin, den Wandkopf horizontal zu halten und Kräfte in Querwände oder andere aussteifende Bauteile abzuleiten. Besonders wichtig wird das bei Windbeanspruchung, großen Wandflächen und Dachkonstruktionen, die keine ausreichende seitliche Halterung bieten.
Im Alltag werden Ringanker und Ringbalken häufig gleichbedeutend verwendet. Technisch ist die Unterscheidung trotzdem hilfreich. Ein Ringanker nimmt hauptsächlich Zugkräfte auf und verbindet Wände zu einem stabileren Verband. Ein Ringbalken wird zusätzlich auf Biegung durch Querlasten beansprucht. In vielen Gebäuden übernimmt ein Bauteil beide Funktionen.

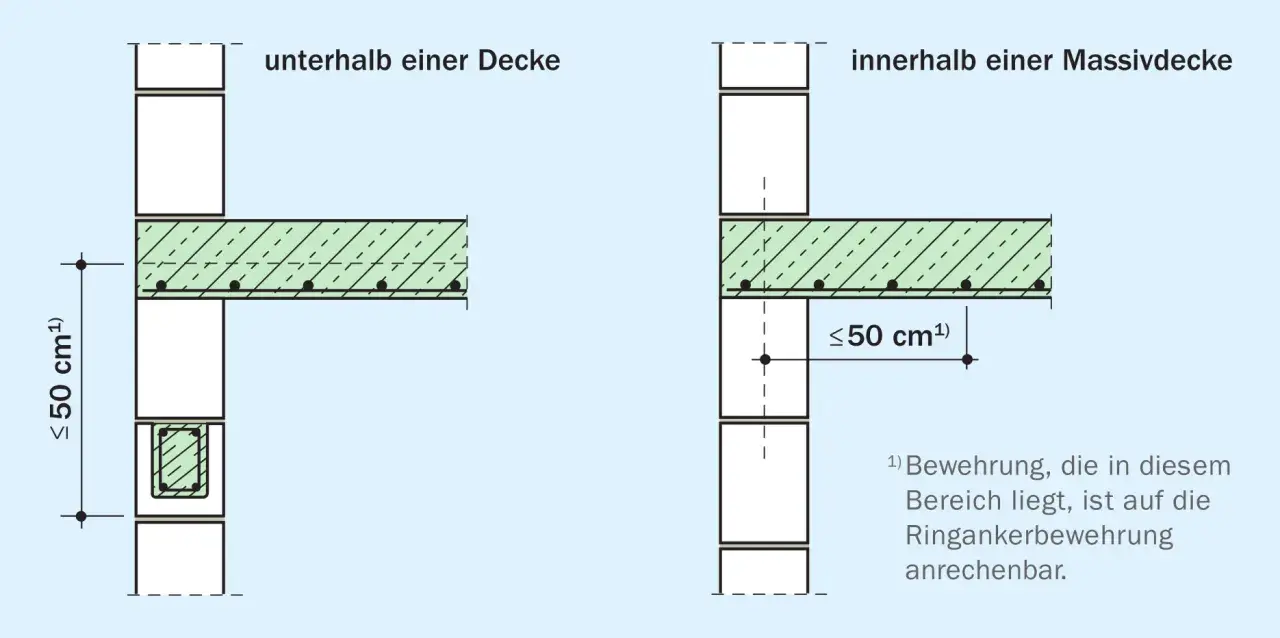

| Bauteil | Hauptaufgabe | Typische Lage |
|---|---|---|
| Ringanker | Wände zusammenhalten und Zugkräfte übertragen | In oder unter der Geschossdecke |
| Ringbalken | Wandkopf halten und Biegemomente aus Horizontallasten aufnehmen | Am oberen Wandabschluss, unter dem Dach oder an einer Decke |
| Kombinierte Lösung | Zug-, Biege- und Aussteifungskräfte gemeinsam abtragen | Je nach Tragwerksplanung umlaufend oder abschnittsweise |
Ich halte diese Begriffe nicht für reine Theorie. Wer einen Ringanker als einfachen Betonstreifen betrachtet, übersieht schnell die entscheidende Frage, wohin die Kräfte weiterlaufen. Ein stabiler Balken ohne funktionierende Anschlüsse zu Querwänden oder Decken löst das eigentliche Problem nicht.
Wann der Bauteil erforderlich wird
Ob ein Ringbalken notwendig ist, hängt nicht allein von der Wanddicke ab. Ausschlaggebend sind unter anderem die Gebäudegeometrie, die Geschossdecken, die Dachform, die Windlasten und die vorhandene Aussteifung. Nach den Regeln des Eurocode 6 werden Ringanker oder Ringbalken eingesetzt, wenn horizontale Kräfte sicher in aussteifende Wände oder andere tragende Bauteile übertragen werden müssen.
Lesen Sie auch: Wann wurde Glas erfunden? Die Geschichte bis zum Fensterglas
Typische Situationen im Neubau
- Die oberste Wand ist durch das Dach nicht ausreichend gegen seitliches Ausweichen gehalten.
- Eine Holzbalken- oder Stahlbetondecke bildet keine ausreichend steife Scheibe.
- Unter der Decke liegt eine Gleitschicht, sodass Reibungskräfte nicht zuverlässig übertragen werden.
- Eine lange Giebelwand ist stark dem Wind ausgesetzt.
- Große Öffnungen oder viele Fenster schwächen die Wandscheibe.
- Die Decke oder das Dach leitet Horizontallasten in Querwände weiter, die dafür konstruktiv angeschlossen werden müssen.
Die technische Regelung nennt für Ringanker unter bestimmten Voraussetzungen eine Bemessungszugkraft von 45 kN. Für Stahlbeton-Ringanker wird außerdem eine Mindestlängsbewehrung von mindestens 150 mm² Stahlquerschnitt genannt. Diese Werte sind keine pauschale Anleitung für jedes Bauvorhaben, sondern Ausgangspunkte innerhalb eines statischen Nachweises. Ein stärker belasteter Ringbalken braucht oft deutlich mehr.
Bei bestehenden Häusern ist besondere Vorsicht angebracht. Ein Riss am Deckenrand bedeutet nicht automatisch, dass ein Ringbalken fehlt. Möglich sind auch Setzungen, Korrosion, mangelhafte Anschlüsse, Feuchtigkeit oder Bewegungen zwischen unterschiedlichen Baustoffen. Ich würde deshalb zuerst die Ursache untersuchen lassen und nicht einfach einen Betonstreifen vor die Wand setzen.
Welche Ausführung zum Wandaufbau passt
Die häufigste Lösung besteht aus einer verlorenen Schalung und einem bewehrten Betonkern. U-Schalen werden passend zur Wanddicke aufgemauert, mit Bewehrung versehen und anschließend mit Beton verfüllt. Je nach System gibt es Varianten für 17,5, 24, 30 oder 36,5 cm Wanddicke. Die Produktabmessungen und der nutzbare Betonkern unterscheiden sich jedoch, deshalb muss die Schale zur statischen Position passen.
| Ausführung | Stärken | Worauf ich besonders achte |
|---|---|---|
| U-Schale aus Ziegel | Guter Putzgrund und passend für monolithisches Ziegelmauerwerk | Zusatzdämmung im Bereich des Betonkerns |
| U-Schale aus Porenbeton | Leicht zu verarbeiten und systemgerecht für Porenbetonwände | Bewehrung, Beton und Auflager nach Herstellerangabe |
| U-Schale aus Kalksandstein | Robuste, maßgenaue Lösung bei hoch belastbaren Wänden | Wärmebrücke an Außenwänden konstruktiv lösen |
| Konventionelle Betonschalung | Freie Querschnittswahl und geeignet für Sonderdetails | Mehr Schalungsaufwand und sorgfältige Verdichtung |
| Bewehrtes Mauerwerk | Kann bei bestimmten Systemen optisch und bauphysikalisch gut anschließen | Nur mit zugelassenem System und passendem Nachweis einsetzen |
Bei einer einschaligen Außenwand ist der Ringbalken fast immer eine mögliche Wärmebrücke, weil Beton deutlich besser Wärme leitet als hoch wärmedämmende Mauerziegel oder Porenbeton. Eine innen oder außen angeordnete Zusatzdämmung, eine gedämmte WU-Schale oder ein systemgerechtes Detail verhindert, dass sich die innere Oberfläche abkühlt und später Schimmel- oder Rissprobleme entstehen.
Als Orientierung für die Betonmenge genügt eine einfache Rechnung. Bei 10 m Bauteillänge, einem Betonquerschnitt von 20 x 18 cm ergeben sich etwa 0,36 m³ Beton. Das ist nur eine Mengenabschätzung, keine Bemessung. Der tatsächliche Querschnitt richtet sich nach Spannweite, Lasten, Auflagerung, Bewehrung und der zulässigen Druckbeanspruchung des Mauerwerks.
So wird der Ringbalken fachgerecht geplant und eingebaut
Die Ausführung wirkt auf der Baustelle oft unkompliziert, ist statisch aber ein zusammenhängendes System. Ich gehe gedanklich immer in dieser Reihenfolge vor, weil sich dadurch die häufigsten Fehler vermeiden lassen.
- Lasten und Geometrie erfassen. Wandlänge, Wanddicke, Geschosse, Dachlasten, Öffnungen und Windbeanspruchung werden dokumentiert.
- Aussteifung festlegen. Es muss klar sein, welche Querwände, Decken oder Rahmen die Horizontalkräfte aufnehmen.
- Querschnitt und Bewehrung berechnen. Längsstäbe, Bügel, Betondeckung, Übergreifungsstöße und Verankerung ergeben sich aus dem Nachweis.
- Schalung systemgerecht versetzen. Die Schalen müssen vollflächig aufliegen und zur Wand fluchten. Fugen oder offene Stellen dürfen keinen Betonverlust verursachen.
- Bewehrung lagegerecht einbauen. Abstandhalter sichern die Betondeckung. Die Stäbe dürfen nicht direkt auf der Schale oder dem Mauerwerk liegen.
- Beton einbringen und verdichten. Der Kern muss vollständig gefüllt werden. Zu starkes Rütteln kann bei leichten Schalsteinen Schäden verursachen.
- Anschlüsse und Nachbehandlung prüfen. Der Ring muss an Ecken, Querwänden und angrenzenden Bauteilen durchgehend wirken. Der Beton braucht Schutz vor zu schnellem Austrocknen und Frost.
Die Bewehrung ist der Punkt, an dem Eigenleistung schnell an ihre Grenze kommt. Angaben wie vier Stäbe mit 10 mm Durchmesser oder Bügelabstände von 15 bis 20 cm können bei einfachen Konstruktionen vorkommen, sind aber keine universellen Standardwerte. Schon eine andere Spannweite oder ein schwereres Dach kann den erforderlichen Querschnitt verändern.
Bei einem Ringbalken über einer langen Wand ist außerdem die Anschlussausbildung entscheidend. Wenn die Bewehrung an Ecken nicht ausreichend überlappt oder der Balken vor einer Querwand endet, wird die gedachte geschlossene Wirkung unterbrochen. Genau dort entstehen später oft Risse, obwohl der Beton selbst zunächst ordentlich aussieht.
Häufige Fehler bei Neubau und Sanierung
Der Klassiker ist ein zu kleiner oder ungedämmter Betonkern. Eine niedrige Betonlage spart zwar Material, kann aber die erforderliche Biegesteifigkeit nicht liefern. Bei monolithischen Außenwänden führt ein fehlender Dämmstreifen zudem zu einer kalten Innenoberfläche. Ich sehe auch immer wieder, dass die Bewehrung ohne Abstandhalter eingebaut wird. Das wirkt nebensächlich, verkürzt aber bei zu geringer Betondeckung die Dauerhaftigkeit.
- Der Balken wird ohne statischen Nachweis dimensioniert.
- Die Bewehrung wird an Ecken oder Stößen nicht korrekt weitergeführt.
- Der Beton wird nicht vollständig verdichtet oder durch offene Schalen verloren.
- Eine Giebelwand wird verändert, ohne Dach- und Windlasten neu zu prüfen.
- Der Ringbalken wird nachträglich durch Schlitze, Installationen oder Durchbrüche geschwächt.
- Risse werden nur verputzt, obwohl die Ursache im Tragwerk liegt.
Beim nachträglichen Einbau im Altbau kommen Abfangungen, abschnittsweiser Rückbau und provisorische Sicherungen hinzu. Dafür sind Kosten von grob 100 bis 200 Euro pro laufendem Meter möglich, während ein einfacher Neubau-Ringbalken regional teilweise bei etwa 60 bis 120 Euro pro Meter liegt. Zusätzlich können für Planung und Statik einige hundert bis mehrere tausend Euro anfallen. Diese Größenordnung ersetzt kein Angebot, macht aber sichtbar, warum eine Sanierung deutlich teurer wird als die Ausführung im Rohbau.
Bei einem bestehenden Riss würde ich zuerst eine Bestandsaufnahme, Risskartierung und gegebenenfalls eine Beobachtung über mehrere Wochen veranlassen. Ein nachträglicher Ringbalken ist nur dann sinnvoll, wenn er die tatsächliche Schadensursache behebt und sicher an das vorhandene Tragwerk angeschlossen werden kann.
Was vor der Abnahme unbedingt kontrolliert werden sollte
Vor dem Betonieren müssen Schalung, Bewehrung und Anschlüsse fotografisch dokumentiert werden. Auf den Bildern sollten die Stabdurchmesser, Bügelabstände und Abstandhalter erkennbar sein. Ebenso wichtig sind die Lage an Gebäudeecken, der Anschluss an Querwände und die geplante Dämmung an der Außenseite.
Nach dem Betonieren prüfe ich, ob der Balken durchgehend gefüllt wurde und ob sich an den Schalen, Ecken oder Anschlüssen Fehlstellen zeigen. Bei einem Dachanschluss darf außerdem nicht nur der Ringbalken betrachtet werden. Entscheidend ist, wie Pfetten, Sparren, Decke und Mauerwerk gemeinsam auf Wind und Verschiebung reagieren.
Für Bauherren ist eine kurze Checkliste hilfreich. Im Prüfprotokoll sollten der statische Plan, das verwendete Schalsystem, die Betonklasse, der Lieferschein, die Bewehrung und die Fotodokumentation abgelegt werden. Das kostet wenig Zeit und ist später bei Umbauten oder einer Schadensanalyse ausgesprochen wertvoll.
Ein Ringbalken ist nur so gut wie sein Anschluss
Die wichtigste Erkenntnis bleibt für mich einfach: Ein Ringbalken ist kein beliebiger Betonriegel, sondern Teil eines kompletten Aussteifungssystems. Entscheidend sind der Lastweg, die Verbindung zu Decke und Querwänden, die korrekte Bewehrung und der Wärmeschutz.
Bei einem Neubau gehört die Lösung in die Tragwerksplanung. Bei einer Sanierung sollte vor jedem Abbruch oder Durchbruch ein Tragwerksplaner prüfen, was bereits vorhanden ist und welche Kräfte umgeleitet werden müssen. Wer diese Reihenfolge einhält, verhindert nicht nur Risse und Wärmebrücken, sondern spart sich häufig auch teure Nacharbeiten.
