Eine Steckdose neben dem Waschplatz wirkt praktisch, kann aber gefährlich nah an Dusche oder Badewanne liegen. Die Schutzbereiche im Bad legen fest, wo elektrische Geräte, Leitungen und Leuchten zulässig sind und welche Schutzmaßnahmen gelten. Für die Planung im Jahr 2026 sind besonders die Neuerungen der DIN VDE 0100-701:2025-06, der richtige IP-Schutz und eine frühzeitige Abstimmung von Elektroinstallation, Lüftung und Badgestaltung wichtig.
Die wichtigsten Regeln für sichere Schutzbereiche im Bad
- Bereich 0 liegt direkt im Inneren von Wanne oder Dusche und verlangt mindestens IPX7.
- Bereich 1 reicht bei einer Dusche ohne Wanne meist bis 120 cm um den festen Wasserauslass.
- Bereich 2 erstreckt sich bei Bade- und Duschwannen typischerweise weitere 60 cm nach außen.
- Steckdosen und Schalter plane ich grundsätzlich außerhalb der Schutzbereiche.
- Ein FI-Schutzschalter mit höchstens 30 mA ist ein zentraler zusätzlicher Schutz.
- Die genaue Einteilung hängt von Wanne, Duschkopf, festen Abtrennungen und der aktuellen Normausgabe ab.
Was die Schutzbereiche im Bad tatsächlich regeln
Wasser senkt den elektrischen Körperwiderstand. Dadurch kann ein Stromunfall im Badezimmer deutlich schwerwiegender ausfallen als in einem trockenen Wohnraum. Die Schutzbereiche trennen deshalb Zonen mit unterschiedlicher Wasserbeanspruchung und begrenzen, welche elektrischen Betriebsmittel dort eingesetzt werden dürfen.
Maßgeblich ist in Deutschland die DIN VDE 0100-701. Die seit 2025-06 gültige Ausgabe trägt der Entwicklung zu bodengleichen Duschen, festen Glasabtrennungen und mehr elektrischen Badgeräten Rechnung. Sie gilt für Orte mit fest installierter Badewanne oder Dusche, nicht automatisch für jedes WC ohne Dusche oder jeden Raum mit Waschbecken.
Ein häufiger Denkfehler besteht darin, nur die sichtbare Wasserfläche zu betrachten. Tatsächlich zählen auch der Bereich über der Wanne, Flächen unter einer Wanne und die mögliche Reichweite von Spritzwasser. Bei der neuen Norm werden außerdem die äußeren Grenzen des Ortes berücksichtigt. Dazu gehören eine Höhe von 3 m über dem Fertigfußboden und ein Abstand von bis zu 4 m vom festen Wasserauslass, sofern die konkrete Situation darunterfällt.

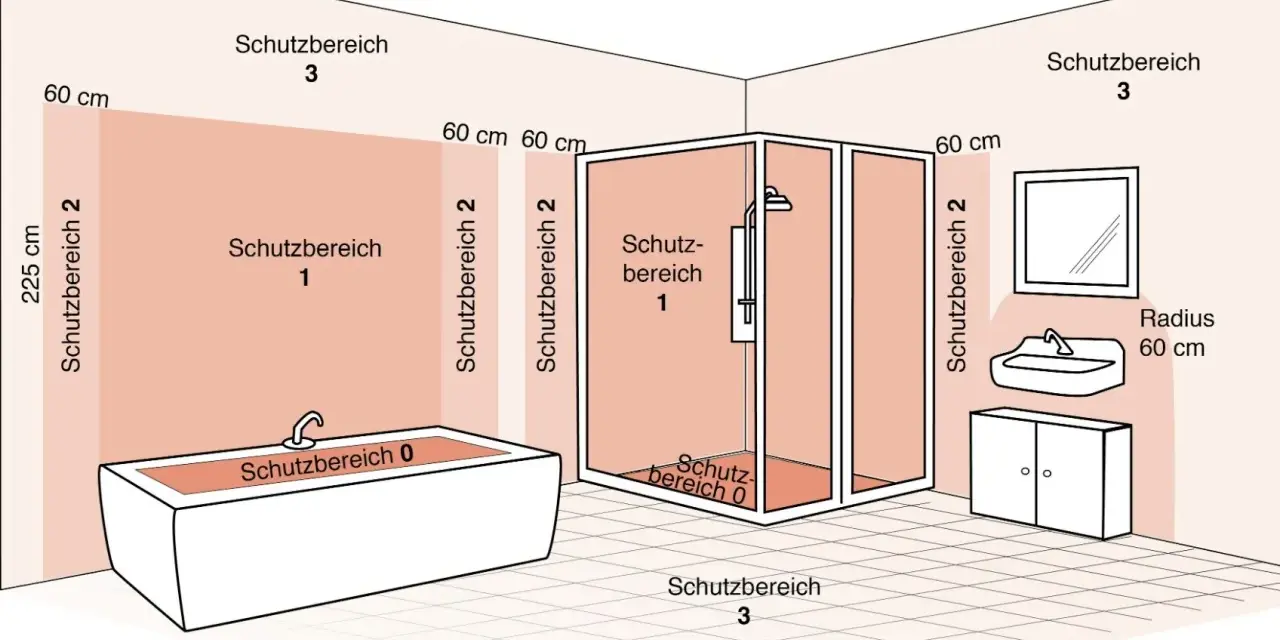

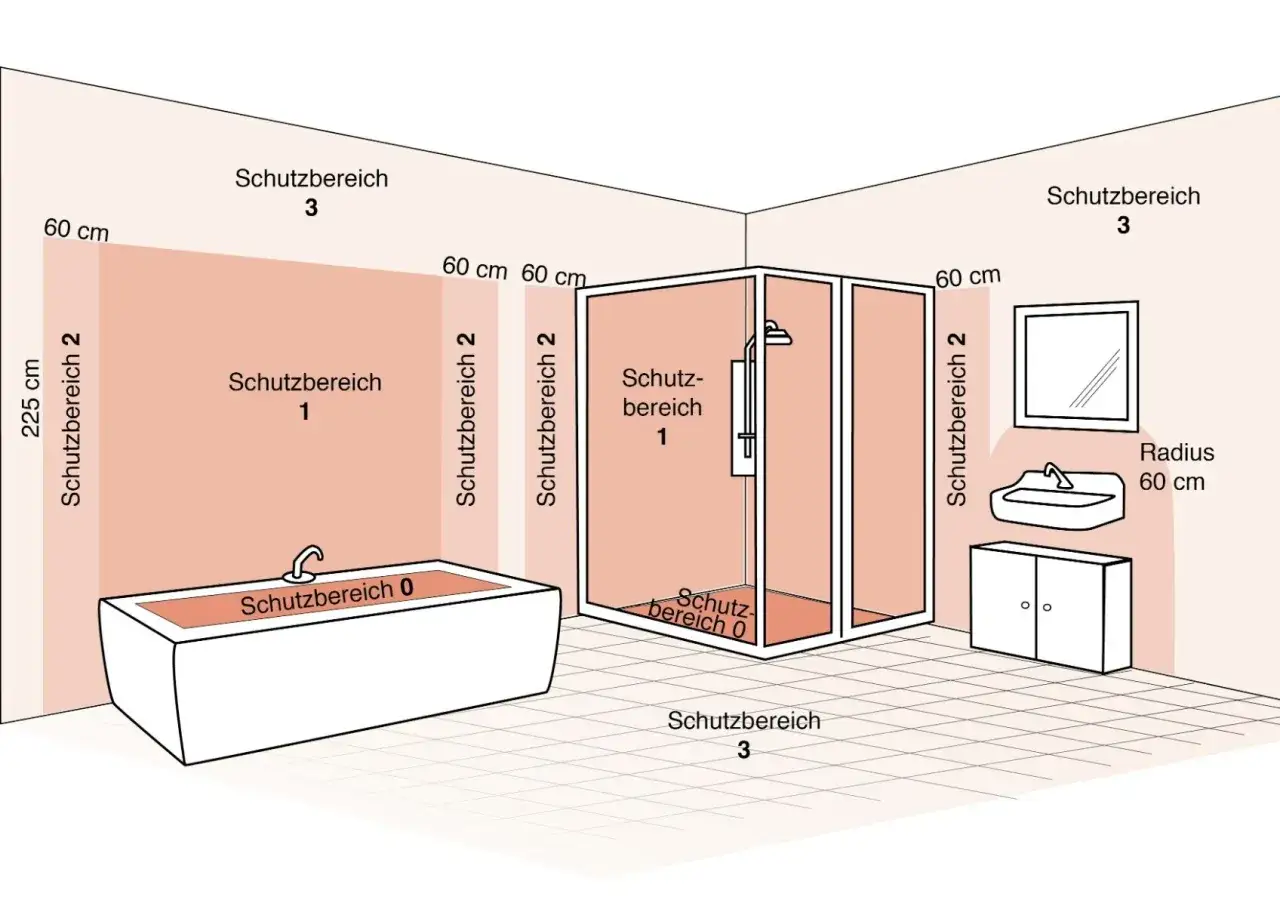

So unterscheiden sich Bereich 0, 1 und 2
Die Zonen werden nicht nach der Größe des Badezimmers, sondern nach der Lage zu Wanne, Dusche und festem Wasserauslass bestimmt. Für die Planung zeichne ich zuerst die fertigen Wand- und Bodenflächen ein. Erst danach werden die elektrischen Anschlüsse positioniert.
| Bereich | Typische Lage | Wichtige Anforderungen |
|---|---|---|
| 0 | Inneres der Bade- oder Duschwanne | Nur dafür geeignete Geräte, mindestens IPX7, in der Regel Schutzkleinspannung und feste Montage |
| 1 | Über beziehungsweise unmittelbar an Wanne oder Dusche, bis mindestens 225 cm Höhe | Mindestens IPX4, bei Strahlwasser höhere Anforderungen; nur ausdrücklich geeignete und meist fest angeschlossene Geräte |
| 2 | Bei Bade- und Duschwannen bis etwa 60 cm außerhalb von Bereich 1 | Mindestens IPX4, Steckdosen und Schalter dort nicht einplanen |
| Außerhalb der Bereiche | Übrige Flächen des Bads | Allgemeine Anforderungen gelten weiter; Spritzwasser, Lüftung und Produktangaben bleiben relevant |
Badewanne und Duschwanne
Bei einer klassischen Badewanne oder Duschwanne bildet das Innere den Bereich 0. Bereich 1 reicht über der Wanne beziehungsweise Dusche bis zu einer Höhe von mindestens 2,25 m. Liegt der fest montierte Wasserauslass höher, kann sich die obere Begrenzung entsprechend verschieben.
Bereich 2 schließt seitlich an Bereich 1 an und reicht typischerweise 60 cm weiter. Genau hier passieren viele Fehlplanungen. Eine Steckdose, die knapp neben der Duschabtrennung sitzt, kann trotz ausreichendem Abstand zur Wannenaußenkante noch innerhalb des Schutzbereichs liegen.
Bodengleiche Dusche ohne Wanne
Bei einer offenen oder bodengleichen Dusche ist die Geometrie anspruchsvoller. Der Bereich 1 wird in der Regel als Zylinder mit einem Radius von 120 cm um den Mittelpunkt des festen Wasserauslasses betrachtet. Ein beweglicher Brauseschlauch verändert diesen Bezugspunkt nicht.
Die aktuelle Normausgabe berücksichtigt bei Duschen ohne Wanne zusätzlich einen Bereich 0. Die konkrete Abgrenzung hängt von der Ausführung der Dusche und den normativen Detailzeichnungen ab. Deshalb sollte eine bodengleiche Dusche immer vor dem Fliesen- und Elektroplan gemeinsam mit dem Fachbetrieb festgelegt werden.
Feste Abtrennungen und Türen
Eine fest montierte Glaswand kann die Ausdehnung eines Schutzbereichs begrenzen. Sie muss dafür aber tatsächlich fest mit dem Baukörper verbunden sein. Bei einer niedrigen oder schmalen Abtrennung kann der sogenannte Übergreif- oder Umgreifbereich von 60 cm weiterhin relevant sein.
Eine normale Raumtür macht den Schutzbereich nicht automatisch größer. Sie ist für die Abgrenzung anders zu bewerten als eine bewegliche Duschabtrennung. Gerade bei Walk-in-Duschen sollte der Elektroplan deshalb nicht allein nach einer schönen Grundrisszeichnung erstellt werden.
Steckdosen, Leuchten und Geräte sinnvoll anordnen
Meine praktische Empfehlung ist klar: Steckdosen gehören mit möglichst großzügigem Abstand zu Dusche und Wanne an eine trockene Wand. Bei einer Duschwanne bedeutet das mindestens außerhalb von Bereich 2. Bei einer offenen Dusche kann der notwendige Abstand durch den 120-cm-Radius deutlich größer ausfallen.
Für Waschbecken definiert die DIN VDE 0100-701 keinen eigenen Schutzbereich wie für Badewannen und Duschen. Das bedeutet aber nicht, dass jede Steckdose direkt am Becken sinnvoll ist. Spritzwasser, nasse Hände und herunterhängende Kabel bleiben reale Risiken. Ich lasse Steckdosen deshalb lieber seitlich versetzt und nicht unmittelbar über dem Wasserhahn montieren.
Leuchten und IP-Schutz richtig lesen
Die IP-Kennzeichnung beschreibt, wie gut ein Produkt gegen das Eindringen von Fremdkörpern und Wasser geschützt ist. Für die Planung ist vor allem der zweite Buchstabe entscheidend. IPX4 steht für Schutz gegen Spritzwasser, während IPX7 zeitweiliges Untertauchen abdeckt.
Eine Leuchte mit IP44 ist nicht automatisch überall im Bad geeignet. Sie muss auch für den konkreten Montageort zugelassen sein. Im Bereich 1 können nach der aktuellen Norm unter bestimmten Bedingungen weitere fest installierte Verbraucher erlaubt sein, darunter auch 230-Volt-Leuchten. Ausschlaggebend bleiben die Herstellerfreigabe, die Schutzart und die fachgerechte Montage.
Lesen Sie auch: Greige kombinieren - Diese Farben wirken wirklich harmonisch
Heizung, Lüfter und Dusch-WC
Elektrische Handtuchheizungen, Lüfter, Durchlauferhitzer oder ein Dusch-WC sollten schon in der Entwurfsphase eingeplant werden. Für manche Geräte gelten Sonderregeln, doch ein beliebiges Standardmodell darf nicht einfach wegen seiner festen Montage in Bereich 1 installiert werden.
Bei einem Dusch-WC ist die Steckdose häufig hinter oder neben dem WC vorgesehen. Das kann außerhalb der klassischen Schutzbereiche liegen, muss aber gegen Spritzwasser geschützt und über den passenden Stromkreis abgesichert werden. Eine gute Lösung berücksichtigt außerdem die spätere Wartung, statt den Anschluss hinter einer vollständig geschlossenen Vorwand verschwinden zu lassen.
Wasser, Lüftung und Abdichtung gemeinsam planen
Elektrische Sicherheit endet nicht am Sicherungskasten. Ein Bad funktioniert dauerhaft nur, wenn Wasserführung, Abdichtung, Lüftung und Oberflächen zusammenpassen. Eine falsch positionierte Duschrinne oder fehlendes Gefälle kann dazu führen, dass Wasser regelmäßig in Bereiche läuft, die bei der Elektroplanung als trocken angenommen wurden.
Bei bodengleichen Duschen achte ich besonders auf drei Punkte. Der Ablauf muss zur Wassermenge der Armatur passen, die Abdichtung muss an Wand und Boden durchgängig ausgeführt werden und Glasabtrennungen dürfen nicht nur optisch, sondern auch bei der Schutzbereichsberechnung berücksichtigt werden.
Die Lüftung wird häufig zu spät bedacht. Ein Ventilator darf nicht einfach dort sitzen, wo noch Platz an der Decke ist. Seine elektrische Eignung für den Montagebereich, die Luftführung, der Schallschutz und die Nachströmung müssen zusammen betrachtet werden. Eine dichte Tür ohne ausreichenden Luftspalt kann selbst einen guten Lüfter ausbremsen.
Auch elektrische Fußbodenheizungen verdienen Aufmerksamkeit. Die entsprechenden Anforderungen wurden aus der Badnorm in eine eigene Norm überführt. Für die Praxis heißt das, dass Heizmatte, Steuerung, Schutzleiter und Fehlerstromschutz als eigenes technisches Paket geprüft werden müssen.
Typische Planungsfehler kosten später viel Geld
- Die Maße werden von der Rohdecke aus genommen. Entscheidend ist der Fertigfußboden, also inklusive Estrich, Abdichtung und Belag.
- Der bewegliche Brauseschlauch wird als Grenze verwendet. Maßgeblich ist in der Regel der feste Wasserauslass, nicht die aktuelle Länge des Schlauchs.
- Die Glaswand wird überschätzt. Eine niedrige oder bewegliche Abtrennung begrenzt die Zone nicht immer so, wie es der Grundriss vermuten lässt.
- IP44 wird mit vollständiger Sicherheit verwechselt. Die Schutzart allein ersetzt keine Freigabe für den konkreten Bereich.
- Der FI-Schutz wird nur für Steckdosen vorgesehen. Die Ausgabe 2025-06 hat frühere Ausnahmen bei den zusätzlichen RCD-Anforderungen gestrichen. Die konkrete Anlage muss vom Elektrofachbetrieb nach aktuellem Normstand bewertet werden.
- Unter der Wanne wird nichts eingezeichnet. Unzugängliche Flächen können weiterhin einem Schutzbereich zugeordnet sein.
- Die Leitungsführung wird erst nach dem Fliesenplan entschieden. In bestimmten Bereichen gelten zusätzliche Anforderungen an Kabel, Leitungen und deren Lage. Auch eine tieferliegende Leitungsführung ist nicht automatisch frei von Vorgaben.
Der größte praktische Fehler ist meist nicht ein fehlendes Spezialgerät, sondern eine zu späte Entscheidung. Wird die Steckdose erst nach dem Einbau der Duschwand verschoben, entstehen schnell sichtbare Kabelwege, zusätzliche Stemmarbeiten oder Kompromisse bei der Beleuchtung.
Mein Planungscheck für einen sicheren Badumbau
- Fertige Höhen und Abmessungen aufnehmen. Dazu gehören Bodenaufbau, Wannenrand, Duschfläche, Deckenhöhe und feste Wasserauslässe.
- Bereiche 0, 1 und 2 einzeichnen. Bei einer offenen Dusche den 120-cm-Bezug und die neue Einordnung des Bereichs 0 ausdrücklich prüfen.
- Abtrennungen bewerten. Fest montierte Glaswände, Mauerscheiben und Türen können die Geometrie beeinflussen.
- Steckdosen und Schalter außerhalb der Zonen platzieren. Zusätzlicher Abstand macht die Nutzung komfortabler und reduziert spätere Diskussionen.
- Jedes Gerät einzeln prüfen. IP-Schutz, Montageart, Anschluss, Herstellerfreigabe und mögliche Strahlwasserbelastung gehören zusammen.
- RCD und Schutzleiter kontrollieren lassen. Elektroarbeiten im Bad gehören in die Hände einer qualifizierten Elektrofachkraft.
- Den Plan vor dem Verfliesen dokumentieren. Fotos der Leitungswege und eine einfache Anschlussliste helfen bei späteren Reparaturen.
Eine gute Badplanung muss dabei nicht steril wirken. Steckdosen lassen sich elegant in einen Hochschrank, einen beleuchteten Spiegelschrank oder eine seitliche Installationswand integrieren. Sicherheit wird dann nicht zum sichtbaren Fremdkörper, sondern zu einem stillen Teil der Architektur.
Die beste Sicherheitsreserve entsteht schon im Grundriss
Wer die Schutzbereiche erst nach der Gestaltung prüft, plant sich unnötig ein. Ich würde deshalb zuerst Dusche, Wanne und feste Wasserauslässe festlegen, danach die Zonen markieren und erst dann Leuchten, Steckdosen und elektrische Komfortgeräte verteilen.
Der wichtigste Merksatz lautet für mich: Wasser bestimmt die Zone, die Zone bestimmt das Gerät und das Gerät bestimmt den Anschluss. Werden diese drei Entscheidungen gemeinsam getroffen, bleibt das Bad sicher, wartbar und trotzdem gestalterisch frei.
