Eine Treppe wirkt auf dem Papier schnell schief, obwohl einzelne Linien korrekt aussehen. Entscheidend sind nicht möglichst viele Details, sondern ein klarer Fluchtpunkt, gleichmäßige Abstände und ein nachvollziehbarer Rhythmus aus Steigung und Auftritt. Ich zeige, wie du eine Treppe perspektivisch konstruierst, welche Maße im architektonischen Entwurf eine Rolle spielen und welche Fehler eine Skizze sofort unglaubwürdig machen.
Mit diesen Regeln gelingt eine überzeugende Treppenskizze
- Fluchtpunkt festlegen, bevor du einzelne Stufen zeichnest.
- Alle waagerechten Kanten laufen konsequent zu demselben Fluchtpunkt.
- Stufen nicht einzeln schätzen, sondern mit einer Hilfsteilung gleichmäßig verteilen.
- Für Entwürfe hilft die Schrittmaßformel 2 × Steigung + Auftritt ≈ 63 cm.
- Geländer, Schatten und Wandanschlüsse erst ergänzen, wenn die Konstruktion stimmt.

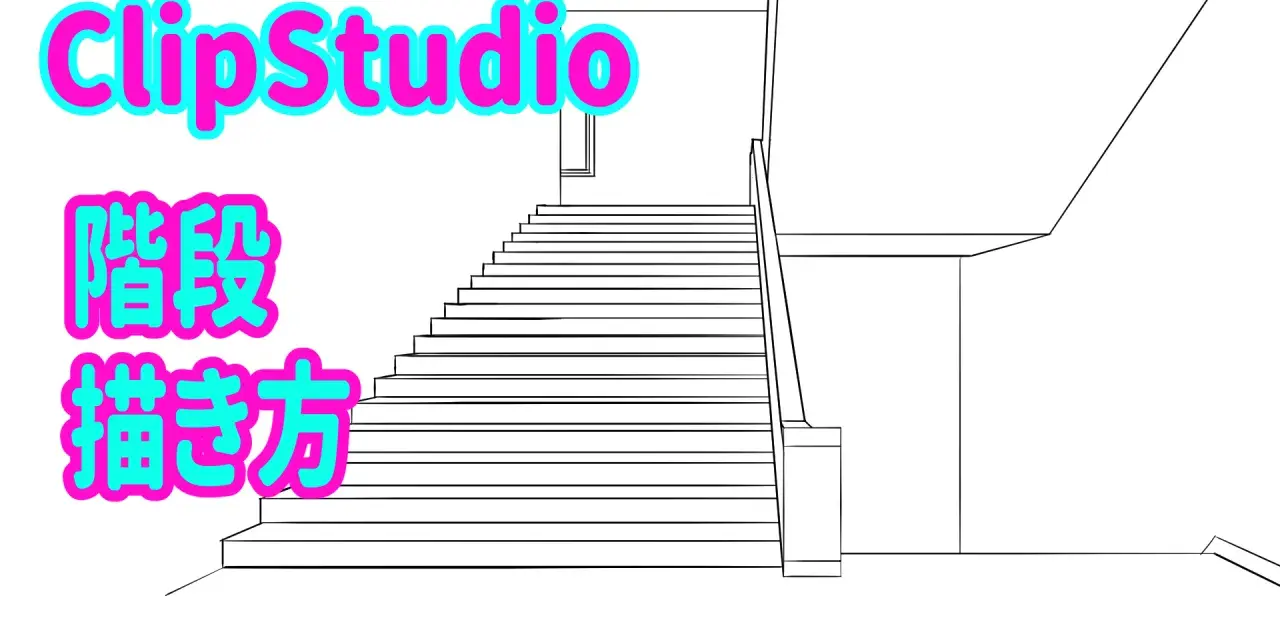

Treppe zeichnen mit Fluchtpunkten
Ich beginne bei jeder perspektivischen Treppe mit der Augenhöhe, nicht mit der untersten Stufe. Diese Höhe entspricht in der Zeichnung der Horizontlinie. Sie entscheidet darüber, ob wir eher auf die Trittflächen schauen oder die Treppe von unten erleben.
Für eine einfache Ansicht genügt meist die Einpunktperspektive. Zeichne zwei seitliche Begrenzungslinien, die nach hinten zu einem gemeinsamen Fluchtpunkt laufen. Die senkrechten Kanten der Stufen bleiben senkrecht, während ihre Tiefenkanten auf diesen Punkt zulaufen.
Die passende Perspektive auswählen
| Perspektive | Geeignet für | Typischer Eindruck |
|---|---|---|
| Einpunktperspektive | Frontaler Blick in einen Treppenlauf | Ruhig, übersichtlich und leicht zu konstruieren |
| Zweipunktperspektive | Treppenhäuser, Gebäudeecken und schräge Ansichten | Räumlicher und architektonisch überzeugender |
| Dreipunktperspektive | Blick stark nach oben oder unten | Dynamisch, aber deutlich anspruchsvoller |
Bei einer Zweipunktperspektive laufen die linken und rechten Kanten zu zwei verschiedenen Fluchtpunkten. Die vertikalen Linien bleiben zunächst parallel. Genau diese Konstanz fehlt vielen Anfängerzeichnungen, wenn jede Stufe spontan in einem leicht anderen Winkel angelegt wird.
Die Konstruktion Schritt für Schritt aufbauen
Lege zunächst die Breite des Treppenlaufs fest und zeichne ein einfaches, perspektivisches Rechteck. Dieses Rechteck ist noch keine Treppe, sondern der Raum für den Treppenlauf. Markiere darin die untere Vorderkante und die obere Endkante.
- Zeichne die beiden seitlichen Begrenzungen des Laufs.
- Bestimme die Höhe der obersten Stufe oder des Podests.
- Teile die seitliche Kante in gleichmäßige Höhenabschnitte.
- Führe von diesen Punkten Linien in Richtung Fluchtpunkt.
- Schließe jede Stufe mit einer kurzen senkrechten Kante.
Der wichtigste Trick liegt in der gleichmäßigen Teilung. Die Stufen werden nach hinten zwar optisch kleiner, ihre Abstände dürfen aber nicht zufällig schrumpfen. Nutze eine Hilfslinie an der Seitenkante und übertrage die Teilung perspektivisch, statt die Abstände mit dem Auge zu raten.
Ich lösche Hilfslinien erst spät. Gerade am Anfang helfen sie, die Geometrie zu kontrollieren und zu sehen, ob alle Stufen tatsächlich auf derselben ansteigenden Ebene liegen. Eine saubere Skizze entsteht nicht dadurch, dass man sofort dunkel zeichnet, sondern durch kontrolliertes Überarbeiten.
Eine einfache Übung für den Einstieg
Zeichne zehn Stufen in einem geraden Lauf, zunächst ohne Geländer und ohne Materialdetails. Verwende nur drei Linienstärken: eine feine Konstruktion, eine mittlere Kontur und eine dunklere Linie für die Vorderkanten. So erkennst du schnell, ob die Treppe räumlich funktioniert.
Danach kannst du einen Schatten unter jeder Trittplatte ergänzen. Schon ein schmaler, gleichmäßiger Schattenstreifen macht die Trennung von Trittfläche und Setzstufe lesbar. Zu dunkle Schatten lassen die Zeichnung allerdings schnell wie eine schwarze Zickzackform wirken.
Stufen richtig teilen und Tiefe sichtbar machen
Eine Treppe besteht aus wiederholten Elementen. Diese Wiederholung ist ihre Stärke, aber auch ihre Schwachstelle: Schon ein einzelner deutlich zu großer Abstand fällt auf. In der Perspektive müssen die Stufen nach hinten kleiner erscheinen, gleichzeitig aber einem gleichmäßigen Rhythmus folgen.
Für eine grafische Konstruktion kannst du eine sogenannte Maßpunktmethode verwenden. Dabei wird eine Strecke in gleich große Abschnitte geteilt und über diagonale Hilfslinien in die Tiefe übertragen. Für eine schnelle Konzeptskizze reicht oft auch eine sorgfältige Teilung der seitlichen Begrenzung, solange alle Linien denselben Fluchtpunkten folgen.
Was Trittfläche und Setzstufe unterscheidet
Die Trittfläche ist die waagerechte Fläche, auf die der Fuß gesetzt wird. Die senkrechte Fläche darunter heißt Setzstufe. Zeichnest du nur parallele Linien ohne diese senkrechten Verbindungen, wirkt die Konstruktion eher wie ein Fächer oder ein gefaltetes Band als wie eine begehbare Treppe.
Bei offenen Treppen kannst du die Setzstufen teilweise weglassen. Dann sollten die Plattenstärken, die seitlichen Auflager und der Blick zwischen den Stufen sichtbar werden. Ich würde diese Variante erst zeichnen, wenn eine geschlossene Treppe sicher gelingt, weil die offenen Zwischenräume kleine Ungenauigkeiten stärker zeigen.
Lesen Sie auch: Hyparschale Magdeburg - Architektur, Sanierung und Besuch
Geländer und Handlauf perspektivisch ergänzen

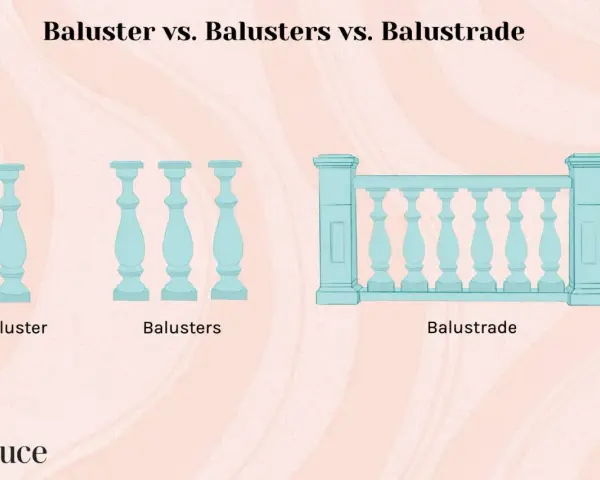

Der Handlauf folgt grundsätzlich dem Steigungsverlauf, liegt aber etwas oberhalb der Stufenkanten. Zeichne zuerst eine durchgehende Linie entlang der Treppe und setze danach die senkrechten Pfosten. Die Pfosten werden nach hinten kleiner, ihre Abstände folgen aber derselben perspektivischen Logik wie die Stufen.
Ein häufiger Fehler ist ein Geländer, das zwar schön geschwungen aussieht, aber nicht mit der Treppe verbunden ist. Prüfe deshalb jeden Pfosten an seinem Fußpunkt. Er muss eindeutig auf einer Stufe oder an der seitlichen Wange stehen.
Vom perspektivischen Bild zum Architekturentwurf
Eine räumliche Skizze zeigt Atmosphäre, ersetzt aber keinen Grundriss oder Schnitt. Wenn du eine Treppe für einen realen Raum entwickelst, zeichne mindestens Grundriss, Ansicht und Schnitt. Erst im Schnitt erkennst du zuverlässig Geschosshöhe, Kopfhöhe, Deckenöffnung und die tatsächliche Steigung.
Für eine erste deutsche Wohnbauplanung dient die Schrittmaßformel als brauchbare Orientierung. Sie lautet 2 × Steigung + Auftritt = etwa 59 bis 65 cm, häufig wird mit ungefähr 63 cm gerechnet. Eine Steigung von 17,5 cm und ein Auftritt von 28 cm ergeben beispielsweise 63 cm und wirken für viele gerade Wohnhaustreppen angenehm.
| Begriff | Bedeutung | Beispielwert für eine Skizze |
|---|---|---|
| Steigung | Höhenunterschied von einer Stufe zur nächsten | 17,5 cm |
| Auftritt | Nutzbare waagerechte Tiefe einer Stufe | 28 cm |
| Lauflänge | Horizontale Länge des gesamten Treppenlaufs | Auftritt × Anzahl der Auftritte |
| Geschosshöhe | Höhe vom fertigen Fußboden bis zum fertigen oberen Fußboden | Zum Beispiel 280 cm |
Diese Werte sind Entwurfsgrößen, keine pauschale Baugenehmigung. Die DIN 18065, die jeweilige Landesbauordnung, der Treppentyp und die Nutzung des Gebäudes können zusätzliche Anforderungen stellen. Für eine tatsächlich zu bauende Treppe sollte deshalb immer eine qualifizierte Fachplanung erfolgen.
Auch die Laufrichtung gehört in die Zeichnung. Ein gerader Lauf spart konstruktiv Zeit, braucht aber oft viel Länge. Eine viertelgewendelte Treppe nutzt den Raum kompakter, verlangt jedoch sorgfältige Wendelstufen. Ein Zwischenpodest ist komfortabler und übersichtlicher, kostet aber zusätzliche Grundfläche.
Typische Fehler und wie du sie korrigierst
Der Klassiker ist ein wechselnder Fluchtpunkt. Wenn die Stufenkanten nicht auf denselben Punkt zulaufen, kippt die Treppe seitlich. Ziehe deshalb für die gesamte Konstruktion eine verlängerte Hilfslinie bis zum Rand des Blatts.
- Unterschiedliche Steigungen: Die senkrechten Stufenhöhen schwanken sichtbar. Teile die Höhe zuerst sauber ein.
- Zu große Trittflächen: Die Treppe wirkt flach oder wie eine Rampe. Kontrolliere das Verhältnis von Tiefe und Höhe.
- Fehlende Setzstufen: Der Treppenlauf verliert seine räumliche Struktur. Ergänze zumindest die sichtbaren Vorderkanten.
- Falsche Geländerhöhe: Der Handlauf schwebt oder schneidet in die Stufen. Setze ihn erst nach der Grundkonstruktion.
- Zu starke Konturen: Jede Linie bekommt dasselbe Gewicht. Nutze unterschiedliche Linienstärken für Tiefe und Vordergrund.
Wenn die Treppe trotz korrekter Linien flach wirkt, fehlt meist ein klarer Hell-Dunkel-Aufbau. Verdunkle die Setzstufen leicht, lasse die Trittflächen heller und setze den stärksten Schatten dort, wo die Stufe auf die nächste trifft. Das reicht häufig völlig aus, bevor du mit Farbe oder Texturen arbeitest.
Bei einer Wendeltreppe kommt ein weiteres Problem hinzu. Die Auftritte sind am inneren Radius sehr schmal und am äußeren Radius deutlich breiter. Zeichne daher zuerst den inneren und äußeren Laufkreis beziehungsweise die Begrenzungen im Grundriss. Ohne diese Kontrolle wirken die Stufen schnell dekorativ, aber nicht begehbar.
Welche Zeichenmittel wirklich helfen
Für die ersten Konstruktionen genügen HB- oder 2H-Bleistift, Radiergummi, Lineal und Geodreieck. Ein weicherer Bleistift wie 2B eignet sich später für Vorderkanten und Schatten. Ich halte digitale Perspektivhilfen für sinnvoll, solange sie das Verständnis unterstützen und nicht jede Entscheidung abnehmen.
Auf Papier solltest du das Blatt nicht zu klein wählen. Eine Treppe mit zehn Stufen braucht genug Platz für verlängerte Fluchtlinien, sonst werden die Fluchtpunkte unpraktisch nah zusammengedrängt. Im digitalen Zeichenprogramm lohnt sich eine eigene Ebene für Horizont, Fluchtpunkte und Hilfskonstruktion.
Materialdetails kommen ganz zum Schluss. Holz lässt sich mit wenigen parallelen Maserungslinien andeuten, Beton eher über ruhige Flächen und präzise Kanten, Metall über scharfe Konturen und gezielte Reflexe. Entscheidend bleibt die Geometrie vor der Oberfläche: Eine gut konstruierte einfache Treppe überzeugt mehr als eine detaillierte, aber perspektivisch falsche.
Eine kleine Treppenstudie bringt den größten Lerneffekt
Für die nächste Übung empfehle ich einen kleinen Treppenraum mit sechs bis acht Stufen, einer Wand und einem einfachen Handlauf. Zeichne dieselbe Szene zuerst frontal, danach in der Zweipunktperspektive und zuletzt aus einer leicht erhöhten Position. So spürst du unmittelbar, wie sich Horizontlinie und Fluchtpunkte auf die Wirkung auswirken.
Arbeite dabei in drei Durchgängen. Zuerst geht es um die Konstruktion, danach um Licht und Schatten, am Ende um Material und Umgebung. Diese Reihenfolge spart Zeit und zeigt dir zuverlässig, welcher Fehler wo entstanden ist.
Wenn die Stufen gleichmäßig steigen, die Fluchtlinien zusammenpassen und der Handlauf logisch aufliegt, ist die Zeichnung bereits tragfähig. Details wie Pflanzen, Leuchten oder Wandfarben können den Entwurf bereichern, aber sie retten keine unstimmige Perspektive.
