Wer ein Gebäude wirklich verstehen will, muss nicht nur auf Grundriss und Fassade schauen. Erst der vertikale Gebäudeschnitt zeigt, wie Geschosse, Treppe, Dach, Fundament, Gelände und Raumhöhen zusammenarbeiten. Ich erkläre, wie eine solche Architekturzeichnung aufgebaut ist, woran du Längs- und Querschnitt erkennst und welche Angaben für Entwurf, Genehmigung und Ausführung besonders wichtig sind.
Ein Gebäudeschnitt macht die räumliche und konstruktive Logik sichtbar
- Vertikaler Blick durch das Gebäude, um Höhen und Bauteilaufbau zu zeigen.
- Längsschnitt und Querschnitt beantworten unterschiedliche Fragen zur Raumorganisation.
- Höhenkoten, Geschosshöhen und lichte Raumhöhen sind oft wichtiger als einzelne Längenmaße.
- Typische Maßstäbe sind 1:100 für die Übersicht und 1:50 für eine genauere Planung.
- Ein guter Schnitt zeigt nicht nur Räume, sondern auch Wand-, Decken-, Dach- und Bodenaufbau.
Was ein Gebäudeschnitt in der Architektur sichtbar macht
Bei einem Schnitt wird ein Gebäude gedanklich mit einer senkrechten Ebene durchtrennt. Alles, was vor dieser Ebene liegt, wird in der Darstellung meist weggelassen. Dadurch entsteht ein direkter Blick auf das Innere, ähnlich wie bei einem aufgeschnittenen Modell. Für mich ist der Schnitt die Zeichnung, die am schnellsten zeigt, ob ein Entwurf räumlich wirklich funktioniert.
Im Gegensatz zum Grundriss geht es hier nicht vorrangig um Länge und Breite, sondern um die vertikale Organisation. Man erkennt beispielsweise, ob eine Treppe sinnvoll ankommt, wie viel Höhe unter einem Dach bleibt oder ob ein Fenster auf die gewünschte Raumzone trifft.
Diese Bauteile sollten erkennbar sein
- Gelände, Außenflächen und gegebenenfalls Erdreich
- Fundament, Bodenplatte und Fußbodenaufbau
- Wände mit ihren ungefähren oder detaillierten Schichten
- Decken, Unterzüge und abgehängte Decken
- Fenster, Türen und ihre Höhenlage
- Treppenläufe, Podeste und Geländer
- Dachkonstruktion, Dachhaut, Attika oder Traufe
- Schornsteine, Schächte und größere technische Installationen
Je nach Planungsphase wird dabei unterschiedlich viel gezeigt. Ein Entwurfsschnitt darf reduziert und konzeptionell sein. Ein Ausführungs- oder Detailplan muss dagegen so genau werden, dass Handwerker daraus Schichten, Anschlüsse und Maße nachvollziehen können.
Grundriss, Schnitt und Ansicht richtig unterscheiden
Diese drei Zeichnungsarten werden häufig verwechselt, obwohl sie jeweils eine andere Perspektive liefern. Ich merke mir die Unterschiede über die Blickrichtung: Der Grundriss schaut von oben, der Schnitt schaut durch das Gebäude und die Ansicht schaut von außen auf eine Fassade.
| Zeichnung | Blickrichtung | Was sie hauptsächlich zeigt | Typische Frage |
|---|---|---|---|
| Grundriss | Von oben auf eine waagerechte Schnittebene | Raumaufteilung, Wände, Türen, Fenster und Wege | Wie liegen die Räume zueinander? |
| Schnitt | Senkrecht durch das Gebäude | Höhen, Geschosse, Treppen, Dach, Fundament und Gelände | Wie ist das Gebäude in der Höhe aufgebaut? |
| Ansicht | Frontal auf eine Außenfläche | Fassade, Öffnungen, Dachform und äußere Gestaltung | Wie sieht die Gebäudeseite von außen aus? |
Ein Grundriss kann zum Beispiel zeigen, dass zwei Räume nebeneinanderliegen. Erst der Schnitt verrät, ob sie tatsächlich auf gleicher Höhe liegen oder durch einen Split-Level, eine Galerie oder einen Höhenversprung getrennt sind. Bei Bauvorhaben mit Hanglage sollte ich deshalb Grundriss und Schnitt immer gemeinsam betrachten.

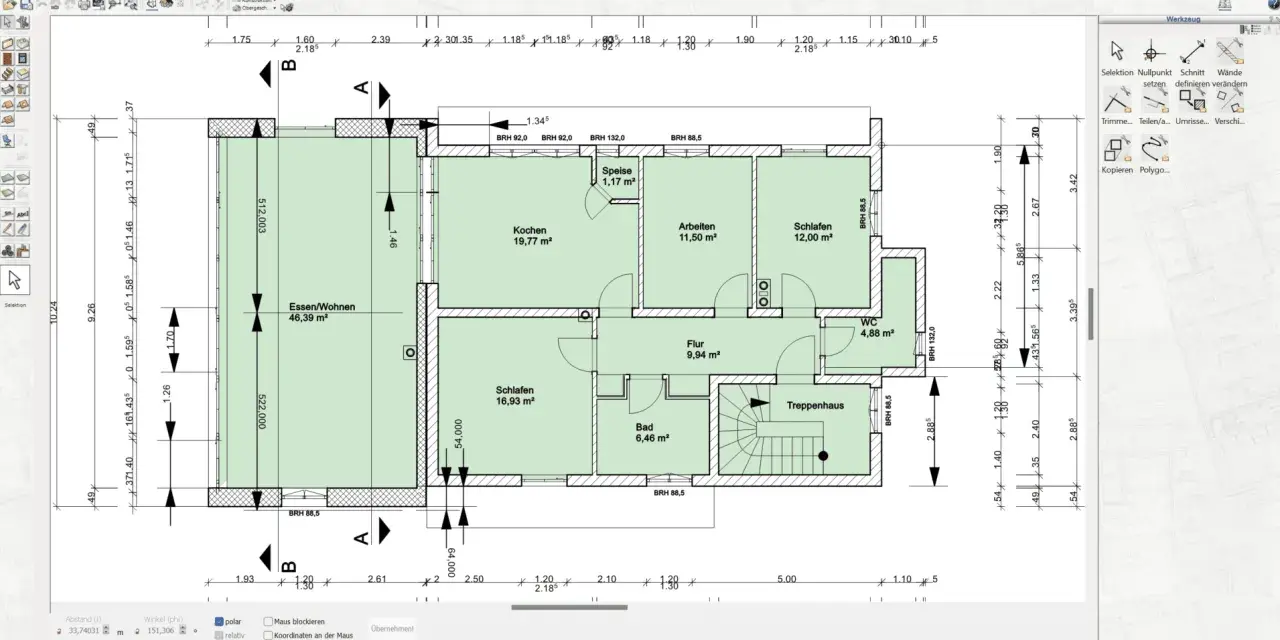

Die Markierung für den Schnitt findest du normalerweise im Grundriss. Sie besteht aus einer Linie mit Pfeilen und einer Bezeichnung wie A-A oder B-B. Die Pfeile zeigen die Blickrichtung, während die Kennzeichnung auf den passenden Schnittplan verweist.
So liest du eine Schnittzeichnung Schritt für Schritt
Eine technische Zeichnung wirkt zunächst dicht, weil mehrere Informationen übereinanderliegen. Ich beginne deshalb nicht bei einzelnen Zahlen, sondern lese den Plan in einer festen Reihenfolge. So lassen sich die wichtigsten Zusammenhänge meist in wenigen Minuten erfassen.
1. Schnittlinie und Blickrichtung prüfen
Vergleiche zuerst die Schnittbezeichnung im Grundriss mit dem Blatt, das vor dir liegt. Ein Schnitt durch das Treppenhaus liefert andere Informationen als ein Schnitt durch eine geschlossene Außenwand. Entscheidend ist, welcher Gebäudeteil tatsächlich getroffen wird.
2. Den Höhenbezug finden
Suche nach der Markierung ±0,00. Sie bezeichnet meist den festgelegten Bezugspunkt des Projekts, häufig die Oberkante des fertigen Fußbodens im Erdgeschoss. Von dort aus werden weitere Höhen als positive oder negative Werte angegeben, etwa +2,75 m für eine Deckenhöhe oder -0,80 m für ein tiefer liegendes Fundament.
Eine Höhenkote ist eine Zahl, die die vertikale Lage eines Punktes beschreibt. Sie ist nicht dasselbe wie ein normales Längenmaß und sollte immer zusammen mit dem Bezugspunkt gelesen werden.
3. Rohbau und fertige Oberflächen auseinanderhalten
In einem präziseren Plan werden Bauteile oft in mehreren Schichten dargestellt. Eine Decke kann beispielsweise aus Rohdecke, Dämmung, Estrich und Bodenbelag bestehen. Die lichte Raumhöhe misst den freien Abstand zwischen fertigem Fußboden und fertiger Deckenunterseite, nicht die gesamte Geschosshöhe.
Bei Fenstern taucht häufig die Abkürzung BRH auf. Sie bedeutet Brüstungshöhe und beschreibt den Abstand vom fertigen Fußboden bis zur Unterkante des Fensters. Gerade bei Küche, Bad und Arbeitszimmer ist diese Angabe für die spätere Nutzung wichtig.
4. Treppe und Dach verfolgen
Bei einer Treppe prüfe ich, wo sie beginnt, wie viele Läufe sie hat und ob die Kopfhöhe ausreicht. Ein Schnitt zeigt hier sofort Probleme, die im Grundriss leicht verborgen bleiben. Beim Dach achte ich auf Traufe, First, Dachneigung und die verbleibende Raumhöhe unter der Konstruktion.
5. Maßstab und Bemaßung kontrollieren
Ein Plan im Maßstab 1:100 bedeutet, dass 1 cm auf dem Papier 1 m in der Realität entspricht. Bei 1:50 entspricht 1 cm dagegen 50 cm, während 1:20 bereits für deutlich detailliertere Ausschnitte verwendet wird.
Ich rate davon ab, einen Ausdruck einfach mit dem Lineal auszumessen, wenn keine vollständige Maßkette vorhanden ist. Durch Druckeinstellungen, PDF-Skalierung oder nachträgliche Verkleinerung kann der Maßstab falsch sein. Bemaßte Werte haben Vorrang, und bei widersprüchlichen Angaben sollte die Planerstellerin oder der Planersteller gefragt werden.
Welche Angaben ein guter Schnitt enthalten sollte
Der notwendige Detailgrad hängt davon ab, wofür die Zeichnung gebraucht wird. Ein Schnitt für eine erste Entwurfsidee muss nicht jede Schraube zeigen. Für einen Bauantrag oder die Ausführung braucht er dagegen ausreichend Informationen zu Höhen, Konstruktion und Einfügung in das Grundstück.
| Planungsstand | Besonders wichtig | Was meist noch nicht vollständig feststeht |
|---|---|---|
| Entwurf | Raumbeziehungen, Proportionen, Geschosshöhen, Dachidee | Exakte Material- und Anschlussdetails |
| Genehmigungsplanung | Gebäudehöhe, Gelände, Geschosse, Öffnungen und äußere Wirkung | Viele Details der späteren Ausführung |
| Ausführungsplanung | Schichtaufbau, Anschlüsse, Maße, Gefälle und technische Durchdringungen | Nur noch Änderungen aus der Baustellenkoordination |
In Deutschland orientiert sich die Darstellung von Bauzeichnungen unter anderem an DIN 1356-1. Welche Unterlagen eine Behörde konkret verlangt, hängt jedoch von Bundesland, Bauvorhaben und Verfahren ab. Ein Schnitt allein ersetzt daher keine vollständige Genehmigungsplanung.
Für den praktischen Nutzen sind außerdem klare Linien wichtig. Schnittflächen werden meist kräftiger gezeichnet oder geschraffiert, dahinterliegende Bauteile dünner. Eine Schraffur ist ein Muster, das geschnittene Materialien oder Bauteilbereiche unterscheidbar macht. Sie sollte die Lesbarkeit verbessern und nicht bloß dekorativ eingesetzt werden.
Welcher Schnitt passt zu welchem Gebäude
Ob ein Längsschnitt oder ein Querschnitt sinnvoller ist, hängt von der Frage ab, die du beantworten möchtest. Der Längsschnitt folgt der langen Gebäuderichtung und zeigt häufig die Abfolge von Eingang, Wohnbereich, Treppe und Garten. Der Querschnitt schneidet durch die kürzere Seite und macht oft Spannweiten, Fassadenabstände und Dachkonstruktionen besonders verständlich.
Längsschnitt für Raumfolge und Bewegung
Bei einem Einfamilienhaus mit offenem Wohnbereich kann der Längsschnitt zeigen, wie sich Eingang, Küche, Essen und Terrasse räumlich entwickeln. Auch der Weg vom Erdgeschoss ins Obergeschoss wird meist gut lesbar. Ich nutze diese Darstellung besonders dann, wenn die Qualität des Entwurfs von Abfolgen und Blickbeziehungen lebt.

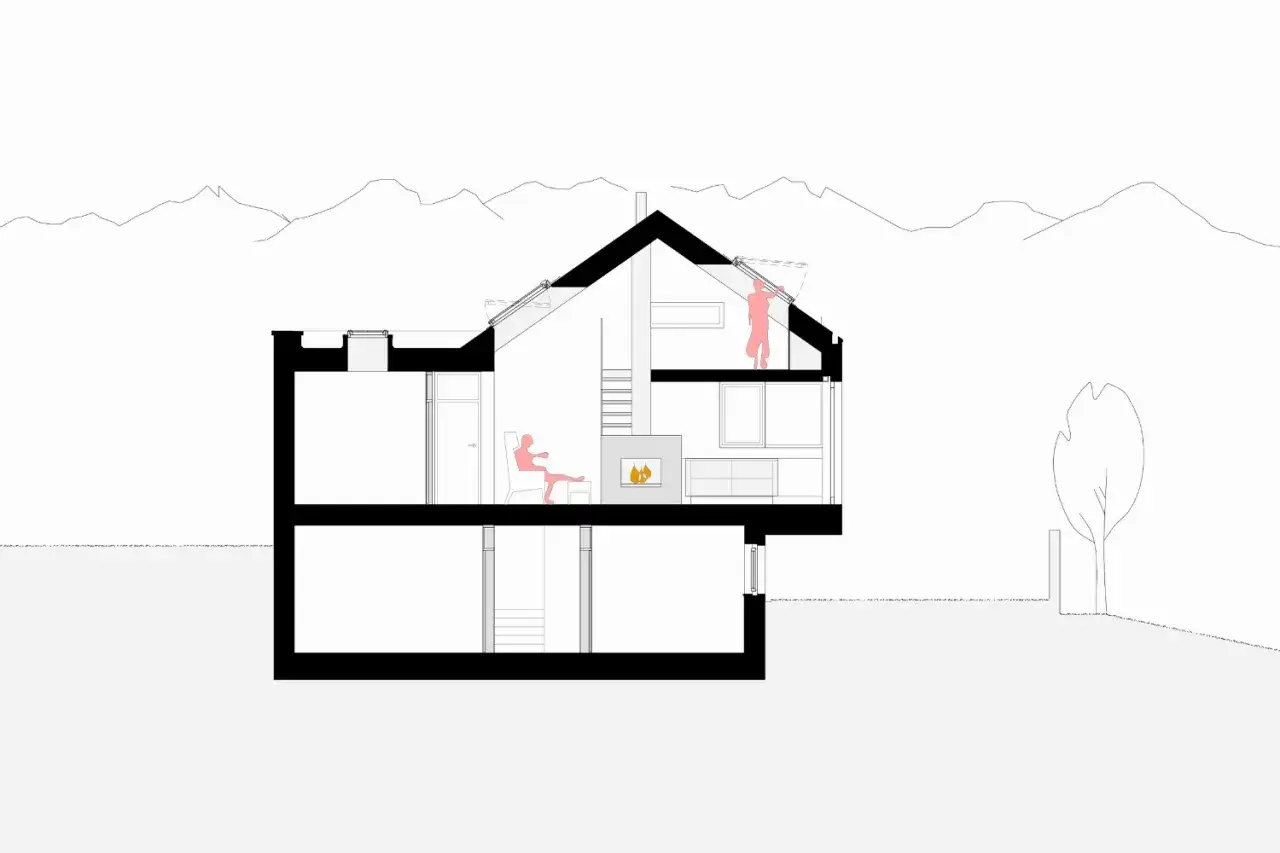

Querschnitt für Konstruktion und Proportion
Der Querschnitt eignet sich, um Wandstärken, Deckenspannweiten und die Beziehung zwischen Innenraum und Fassade zu prüfen. Bei einem Satteldach sieht man darin schnell, wie viel nutzbare Fläche unter der Schräge bleibt. Für schmale Stadthäuser oder Gebäude mit tiefen Grundrissen ist dieser Schnitt oft aufschlussreicher als der Längsschnitt.

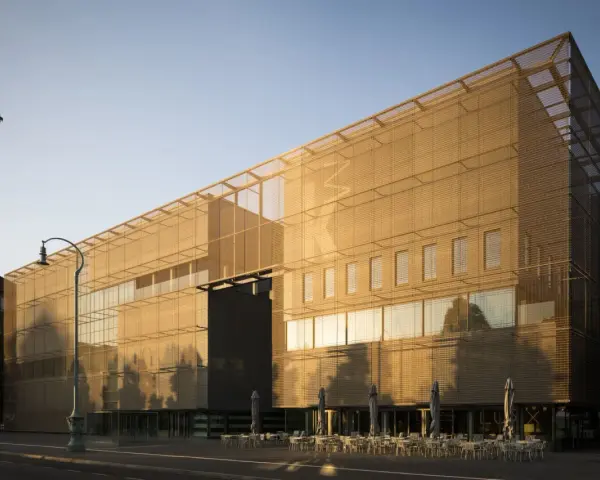

Lesen Sie auch: Kunsthalle Mannheim und ihre Architektur - Alt trifft Neubau
Besondere Fälle mit hohem Informationswert
- Hanggrundstück: Der Schnitt zeigt, wie stark das Gebäude ins Gelände eingegraben oder aus dem Boden herausgehoben wird.
- Galerie oder Luftraum: Die vertikale Verbindung mehrerer Ebenen wird sichtbar.
- Umbau: Alte und neue Bauteile lassen sich im selben Plan vergleichen.
- Barrierearme Planung: Rampen, Schwellen und Bewegungsflächen können höhenmäßig geprüft werden.
- Dachausbau: Raumhöhe, Dachneigung, Dämmung und Belichtung lassen sich gemeinsam beurteilen.
Gerade bei Umbauten ist Vorsicht angebracht. Ein historisches Gebäude kann unebene Böden, nachträgliche Decken oder nicht dokumentierte Leitungen haben. Der gezeichnete Bestand ist dann nur so zuverlässig wie die zugrunde liegende Vermessung. Vor Ort prüfen bleibt bei kritischen Maßen unverzichtbar.
Typische Fehler beim Lesen und Zeichnen vermeiden
Der häufigste Fehler ist, einen Schnitt wie eine dekorative Perspektive zu behandeln. Er ist jedoch eine technische Darstellung mit einer bestimmten Schnittebene, einem Maßstab und einem Höhenbezug. Wenn diese drei Grundlagen fehlen, kann selbst eine schön gestaltete Zeichnung falsche Erwartungen wecken.
- Falsche Blickrichtung: Der Schnitt wird mit dem Grundriss verwechselt oder gespiegelt gelesen.
- Maßstab ignoriert: Ein Ausdruck wurde verkleinert, die Maße werden aber trotzdem vom Papier abgenommen.
- Rohbauhöhe und lichte Höhe verwechselt: Dadurch wirken Räume größer, als sie später sind.
- Gelände ausgeblendet: Besonders bei Hanglagen verändert das die gesamte Beurteilung.
- Schichten übertrieben: Eine konzeptionelle Zeichnung wird mit Details überladen und dadurch schwer lesbar.
- Bauteile nicht getroffen: Fenster, Treppe oder Schächte erscheinen im Schnitt nicht, obwohl sie im Gebäude vorhanden sind.
Mein einfachster Kontrollgriff lautet: Suche im Grundriss die Schnittlinie, folge ihr gedanklich durch alle Geschosse und vergleiche anschließend jede sichtbare Höhe mit dem Bezugspunkt. Wenn Grundriss, Schnitt und Ansicht dabei nicht zusammenpassen, liegt meist ein Planungs- oder Verständnisfehler vor. Die Zeichnungen müssen sich gegenseitig erklären, nicht widersprechen.
Was du aus einem Schnitt für die nächste Planungsentscheidung mitnehmen kannst
Ein Gebäudeschnitt ist mehr als eine Pflichtzeichnung. Er zeigt, ob ein Entwurf seine Räume sinnvoll stapelt, ob Tageslicht in die richtigen Bereiche gelangt und ob Konstruktion und Gestaltung zusammenpassen. Für eine erste Prüfung reichen oft drei Fragen: Stimmen die Höhen? Ist der Bauteilaufbau plausibel? Und unterstützt die Schnittlinie wirklich die wichtigste räumliche Aussage?
Wer ein Haus plant, sollte spätestens bei Treppe, Dach, Gelände oder größeren Umbauten einen Schnitt anfordern. Ich halte ihn häufig für die ehrlichste Architekturzeichnung, weil er schöne Fassaden nicht allein stehen lässt, sondern zeigt, wie das Gebäude tatsächlich aufgebaut ist und sich anfühlt.
